客製化電源供應器開發流程：規格定案到量產時間表

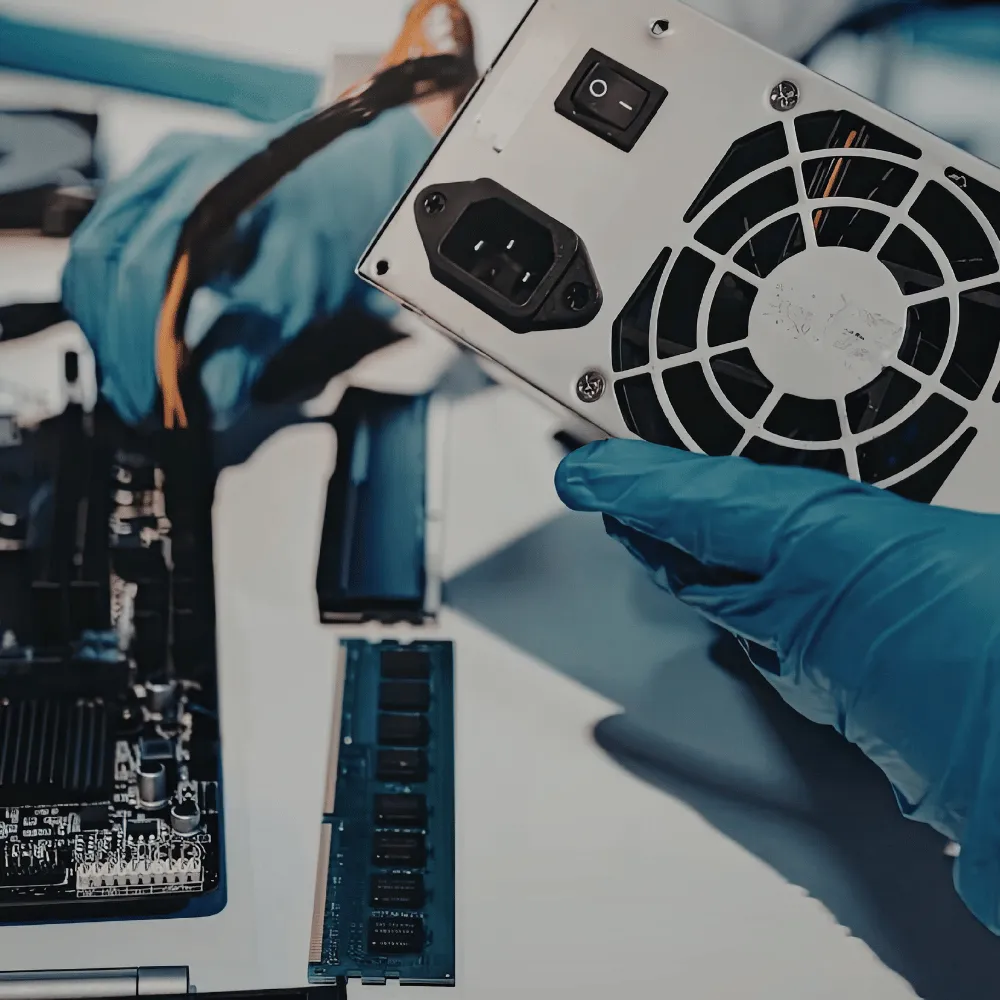

在電子硬體與自動化設備的研發過程中，標準規格的電源產品往往無法完全契合特殊的機構空間、輸出電壓或極端環境需求。此時，尋求專業的電源供應器製造商進行量身打造，便成為確保產品效能與穩定度的關鍵途徑。然而，許多研發團隊與採購人員對於「客製化電源供應」與「客製化電源供應器」的開發時程往往缺乏具體概念，導致專案進度延誤。


階段一：規格定案與需求評估（第 1 至 2 週）

任何一項成功的電源開發專案，都始於精確且全面的規格定義。若前期溝通不足，後續將衍生出大量的修改成本與時間浪費。

• 電氣與機構參數確定期：
  詳細釐清輸入電壓範圍（如單相交流或三相高壓）、輸出電壓與電流組合、效率等級、漣波雜訊限制，以及必須符合的安規標準（如一般工業級或高要求的醫療電源供應器標準）。

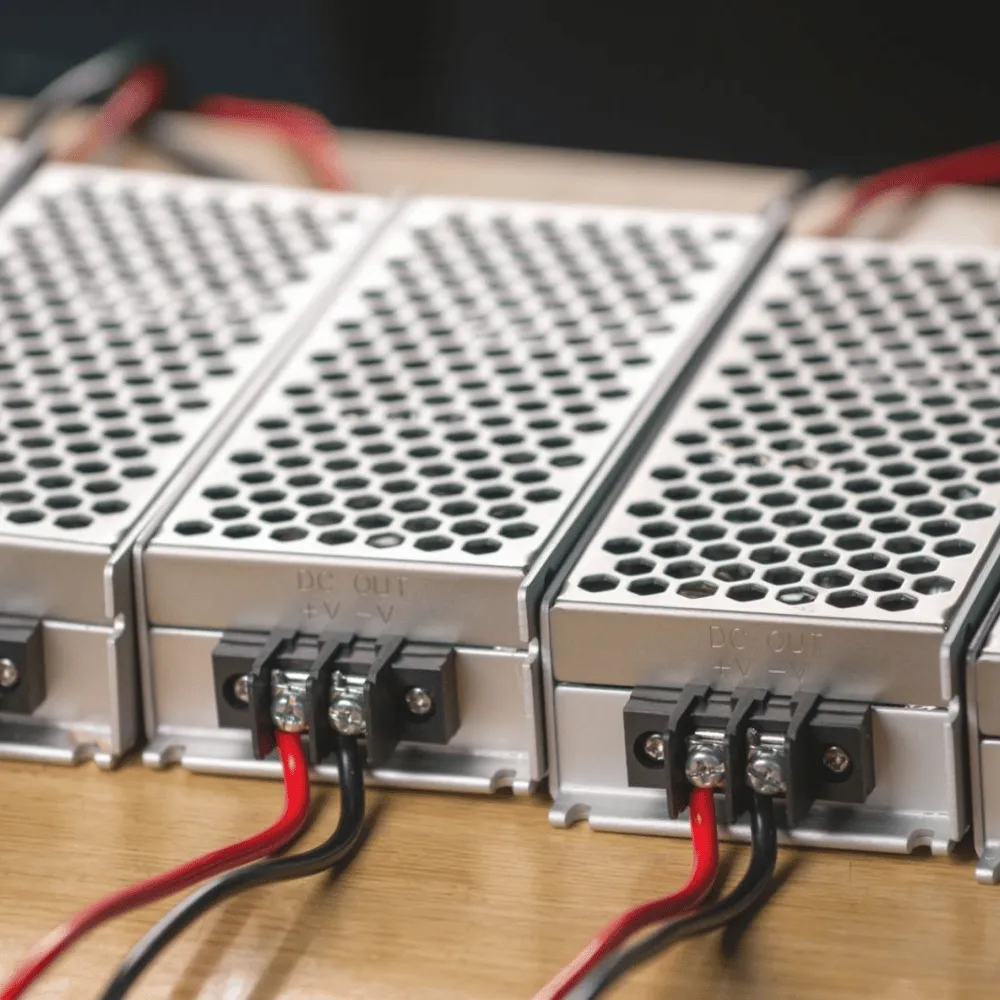

• 機構空間與散熱規劃：
  確認設備內部的可用尺寸、固定孔位、接線端子型式，以及散熱方式（如自然對流、強制風扇散熱或基板傳導散熱）。

• 成本與預估交期共識：
  評估預計的電源供應器規格與目標單價，並與電源供應器廠商確認初步的開發里程碑與預算範圍。

階段二：電路設計與工程打樣（第 3 至 6 週）

當規格雙方確認無誤後，研發團隊便會進入實質的電路架構設計與樣品製作階段。

• 原理圖設計與 PCB 佈局：
  運用先進的開關電源設計製造技術進行電路模擬、變壓器磁芯選型、開關元件配置及安規爬電距離（Creepage and Clearance）計算。

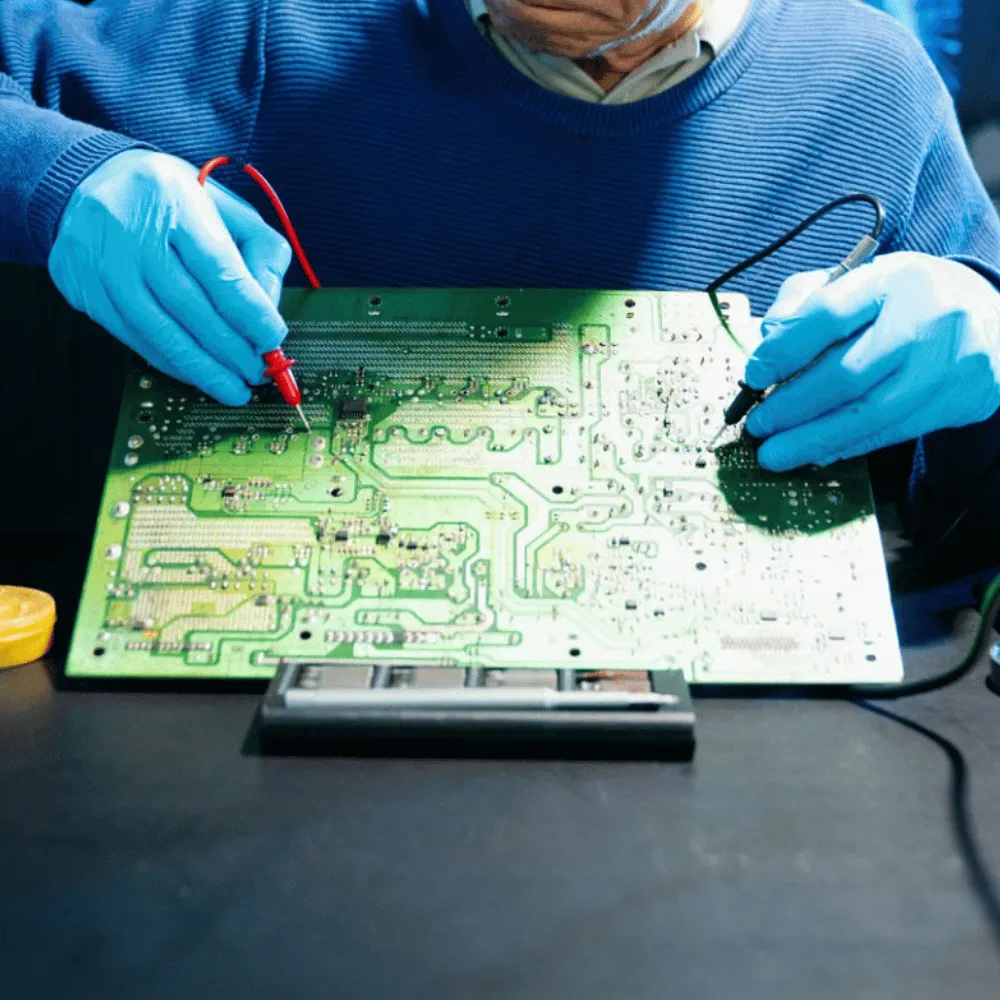

• 樣品組裝與初步調校：
  製作第一版工程樣品（EVT Sample），並透過專業儀器進行負載測試、效率量測、動態響應及溫度監控，確保基礎電氣性能達標。

• 各類功率等級評估：
  無論是中小功率模組、常見的 500w電源供應器，或是應用於重工業的大功率電源供應器與直流電源供應器，在此階段皆需完成初期的電路除錯。


階段三：嚴格測試與安規認證（第 7 至 10 週）

樣品功能驗證通過後，隨即進入攸關產品能不能順利合法上市的信賴性測試與安規認證期。

• 信賴性與老化測試：
  模擬極端工作環境，包含高溫老化、滿載溫升測試、短路保護、過載保護以及突波耐受驗證，確保產品擁有極高的平均故障間隔（MTBF）。

• 第三方程式安規送檢：
  將樣品送往國際認證實驗室進行 CE、UL、FCC 或 CB 等安規檢測。此階段若遇到電磁干擾（EMI）超標，可能需要微調濾波電路，需預留適當的緩衝時間。

階段四：試產驗證與量產交期規劃（第 11 至 14 週起）

安規與信賴性測試圓滿完成後，即可轉入試產（DVT/PVT）與正式的大規模量產階段。

試產與工藝優化

在正式大量交貨前，會安排小批量的試產（Pilot Run），用以檢驗生產線的組裝順便、測試治具精確度以及品質檢驗標準（SOP），確保量產良率穩定。

量產交期與供應鏈協同

正式量產的交期通常取決於特殊零採購週期（如變壓器、專用 IC 等長交期零件）。此時企業可評估採用具備高穩定度的優質多功能電源供應器方案，並參考市場合理的電源供應器價格。無論是尋求優良的台製電源供應器供應商，或是針對特殊場域配置戶外電源供應器推薦，與在地專業團隊保持緊密溝通，都是確保專案如期交貨的致勝關鍵。

客製化電源開發常見 QA 問答

Q1：一個全新的客製化電源供應器開發專案，從無到有大約需要多少時間？

一般而言，從前期規格定案、電路設計、工程打樣、安規測試到最終試產量產，整個完整開發週期大約需要 3 到 5 個月（約 12 至 20 週）。實際時間會依電路的複雜度、輸出功率（如一般規格或高難度電腦電源供應器推薦）以及安規認證的類別而有所增減。

Q2：在客製化電源開發過程中，最容易導致時程延誤的原因是什麼？

最常見的延誤原因有兩點：一是「前期規格頻繁變更」，導致電路板必須重新 layout；二是「安規測試未一次通過」（如電磁干擾 EMI 測試不合格或絕緣距離不足），需要額外花費時間修改電路與重新送驗。因此，前期規格確認得越詳細，後續開發就越順暢。

Q3：如果專案時間非常緊迫，是否有辦法縮短客製化電源的開發時間？

有的。若專案時程極為趕急，建議可以向電源製造商尋求「半客製化（Semi-custom）」方案——以現有成熟的標準電源平台為基礎，僅針對外觀尺寸、輸出接頭或部分電壓規格進行微調。這能大幅省去從零開始的電路設計與部分安規重複認證的時間，有效將交期縮短一半以上。
